Construction des triangles

connaissant les BISSECTRICES



Comment dessiner un triangle à partir de ses trois bissectrices ?

Construction à partir de la connaissance de:

*    leurs directions,

*    leurs longueurs, ou leurs pieds: ces cas sont en général impossibles à résoudre.



Sommaire de cette page

>>> Les angles du triangle

>>> Construction des angles du triangle

>>> Construction du triangle avec les angles des bissectrices

>>> Construction avec trois longueurs : 2 côtés + 1 bissectrice



Débutants

Triangle



Glossaire

Triangle

Anglais: Triangle (location) construction problems





Les angles du triangle et ceux des bissectrices

Cas où on connait:

Les trois angles entre les bissectrices, ou,

Le tracé des droites portant les bissectrices.

X = 180 – b – c



2a + 2b + 2c = 180

b + c = 90 – a



X = 90 + a



a = X – 90

b= Y – 90

c = Z – 90



Construction des angles du triangle

Compte tenu de ces trois relations, la construction revient à celle d'un triangle dont on connait les trois angles.



Nous disposons donc des trois droites  bissectrices et d'un sommet A.

Construire le triangle.

Construction des angles a, b et c



Pour information, car seul a est utile.

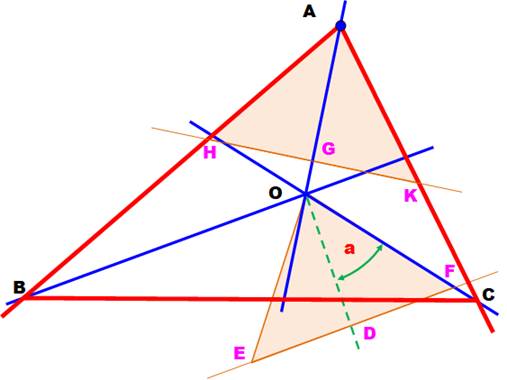

Construction du triangle de sommet A

Les trois bissectrices en bleu.

Le sommet A.



Construction de l'angle a



On va construire le triangle isocèle ocre en O et le reporter en A.

Un point quelconque D sur la perpendiculaire verte.

Perpendiculaire en D à la droite verte. Intersection F.

Cercle (D, DF). Intersection E. Création du triangle isocèle OEF.



Cercle (A, OD). Intersection G.

Perpendiculaire en G à AO.

Cercle (G, DF): intersections H et K. Création du triangle AHK. Angle en A = 2A.

Intersections B et C de AH et AK avec les bissectrices, créant les deux autres sommets.





Trois longueurs : 2 côtés  + 1 bissectrice

Cas où on connait:

La longueur  de deux côtés et

Celle de la bissectrice de l'angle commun.

Données

d: longueur de la bissectrice

b et c: longueurs des côtés



Idée

Construire le triangle ABC avec AH la bissectrice de l'angle A.

D'après le théorème de la bissectrice, on doit avoir:

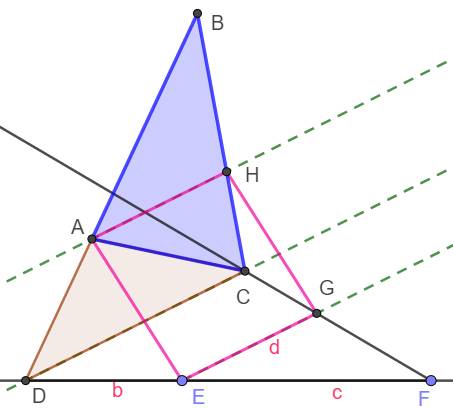

Construction



Points alignés DEF tels que DE = b et EF = c

Parallèles en D et E selon un angle au choix.

Point G tel que EG = d

Intersection C de FG ave parallèle en D.

Triangle isocèle: base DC et côtés de longueurs b.

Parallèle en A à DC.

Point H tel que AH = d: c'est notre bissectrice.

Point B, intercetion de DA et CH.

ABC est notre triangle.



Justification

AH = EG  = d du fait de la construction.

AC = DE = b, aussi



Impossibilité

Impossible de construire un triangle isocèle à partir des longueurs de deux bissectrices (sauf cas du triangle équilatéral).



Merci à Jean Jacques Alliot  pour l'idée de cette page
