Mémento utile (on retient plutôt les formules avec le rayon)

Mnémonique pour périmètre et aire: deux pierres et pierres deux (+ l'aire fait intervenir un carré, bien sûr)

Il est amusant de constater qu'avec la surface de quatre disques on couvre la surface de la sphère de même rayon.



TOUS les angles sont en RADIANS (π = 180°)

En mathématiques, sans précision, les angles sont en radians.



Voir Aires secteur, segment … / Arc, corde, sagitta / Angles en radians







Figure de la révolution en quatre lettres?

Rond

Définition de mots croisés

Un cercle d'amis est un très petit cercle.



J-L Fournier

Le monde est rond.

Qui ne sait nager va au fond.

Proverbe du XVIe

Note: Depuis, en 1999, on a montré que le monde (l'univers) est plat et…infini

Prenez un cercle

Caressez-le : il devient vicieux.

Eugène Ionesco

- La cantatrice chauve

L'univers est un cercle dont le centre est partout et la périphérie nulle part.

Pascal

Il tourne dans le cercle étroit de ses plaisirs, comme un jeune chat jouant avec sa queue.

Goethe – Faust

 Voir  En Mots  / Humour

Voir Expression avec le mot "cercle"





CERCLE



*  Courbe plane dont tous les points sont situés à égale distance d'un point fixe, le centre.

*  La frontière du disque est un cercle.

*    Le périmètre du cercle.

*    Sa longueur est appelée circonférence.




DISQUE



*  Ensemble des points du plan dont la distance à un point fixe (le centre) est inférieure ou égale à un nombre donné (le rayon).


*    L'aire du disque


Circonférence en anglais: girth



Pourquoi les bouches d'égout sont-elles rondes? C'est la seule forme dont le couvercle ne passe pas par la bouche. Avec une forme carrée, il suffit de présenter le couvercle selon la diagonale du trou.

Voir Pensées & humour / Puzzles

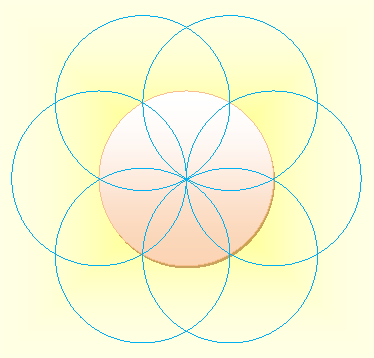

LE CERCLE EN SIX

*  Pour diviser un cercle en arcs égaux, et accessoirement dessiner une jolie rosace.

*      Dessinez le cercle avec un compas.

*      Conservez l'ouverture du compas.

*      Prendre un point quelconque sur le cercle.

*      À partir de ce point, dessinez un nouveau cercle.

*      Prendre les points d'intersection comme nouveau centre et dessinez deux nouveaux cercles.

*    Poursuivez avec les nouveaux points d'intersection.

Voir Nombre six / Fractions dans le cercle/ Partage du cercle / Rosace



Cas du partage du cercle central en 12, formation d'une rosace

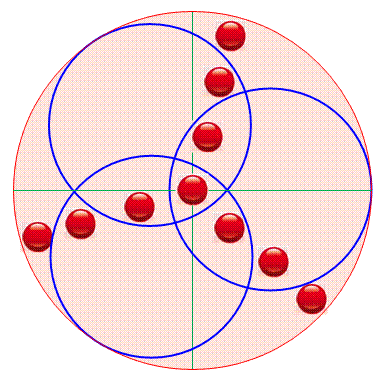

Énigme: comment encercler dix pions avec trois cercles?



Un cercle et dix pions disposés en Y. Comment, avec trois cercles, isoler chacun des pions.



Énigme parfois habillée de la manière suivante: un enclos circulaire et dix chèvres, comment les isoler avec trois enclos circulaires?



On vérifie bien que les 10 billes sont dans chacune des 10 régions.

Voir Jeux et énigmes

Merci à Romuald Perrot





DÉFINITIONS



Classiques



*    Courbe plane fermée dont tous les points sont à égale distance d'un point intérieur appelé centre. La distance commune est appelée rayon.

Euclide

*    Courbe algébrique plane. Étant donné un point A d'un plan euclidien P et un nombre réel R, on appelle cercle (ou circonférence) de centre A et de rayon R l'ensemble des points P dont la distance à A est égale à R.

Définition mathématique

*    Un cercle est une sphère dans le plan euclidien.



Autres



*    Le cercle  de diamètre AB est le lieu des points d'où l'on voit le segment AB sous l'angle droit.

*    Le cercle est une courbe fermée de courbure constante.

*    Le cercle est la figure qui enferme la surface maximum pour un périmètre donné.







PÉRIMÈTRE & SURFACE (Aire)



*    Chaque formule utilise R, Pi et 2; le deux est placé différemment.

*    Il est facile de se souvenir que le 2 indiquant le carré est utilisé pour l'aire qui doit être le produit de deux longueur (mesurée en m²)









Il est extraordinaire d'avoir le même rapport:

 = P / 2R = A / R²



*    À même périmètre quel est le rapport de l'aire du carré à celle du cercle?



Avec le cercle: R = P/2π;
Acercle  =
π   = π (P/2π)² = πP² / 4π² = P²/4π



Avec le carré: c = P/4;
Acarré  = c² = (P/4)² = P²/4²



Rapport: Acarré  / Acercle  = (P²/4²) / (P²/4π)
= (P²/4²) x (4
π/P²) = π/4 = 0, 785 398 …



Suite en Propriétés / Aire du cercle / Méthode d'Archimède



Paradoxe du verre de table

À gauche, effet surprenant ! La longueur du rectangle bleu est égale au périmètre du cercle.

À droite, paradoxe du verre: la hauteur de ce grand verre est inférieure au périmètre du cercle du haut comme celui du bas. h = 0,8 périmètre du cercle du bas et  h = 0,6 celui du cercle du haut.









Vocabulaire du cercle



*  Diamètre, corde, arc … >>>

*  Segment de cercle >>>                      et             secteur >>>

*  Cercle inscrit, circonscrit, exinscrit >>>

*  Cercles cocycliques >>>

*  Cercles concentriques: cercles qui ont le même centre.

*  Demi-cercle: portion de cercle limitée par un diamètre.

*  Ligne des centres: droite joignant les centres de deux cercles.



Suite imagée en Vocabulaire du cercle
Voir
DicoMot / Objets de base de la géométrie





CERCLE pas à pas



Il est facile de construire un cercle pas à pas en suivant le type d'instruction que l'on trouve dans le langage LOGO.



1)    Faire un pas en avant.

2)    Tourner à droite de n degrés.

3)    Recommencer 1) et 2) en vous arrêtant si vous vous retrouvez sur le dessin déjà construit.


Notes: le dessin réalisé est un polygone. Avec des pas et des rotations assez fins, le dessin sur l'écran apparaitra comme un beau cercle.



1)



2)







n)



Fin) Cercle complet

Voir Programmation du dessin du cercle / Programmation / Programmation récursive

Construction du cercle sans le centre





Programmation Scratch – Application de la méthode pas à pas



Programme



Commentaire



Le programme démarre en cliquant sur le drapeau vert.

On efface la zone de dessin.

On relève le stylo pour rejoindre un point du futur cercle (complètement à droite).

Stylo en position de tracé.



Boucle qui répète 72 fois (72 x 5 = 360°)

*       avancer d'un pas (10 unités)

*       tourner d'un angle de 5°.



En fin de toutes ces 72 étapes, on se dirige au centre du cercle sans écrire.



Résultat de l'exécution





Choisir le lutin crayon, ou laisser simplement le chat d'origine.

Voir Programmer avec Scratch / Programmation de l'icosagone





Linguistique du cercle

Français

*  Cercle, rond, circonférence, cerceau, demi-cercle, arc de cercle.

*  Circonférence, couronne, rondelle, tour, cerclage, encerclement, périphérie, périphérique, cerceau, jante, bandage, arceau.

*  Quadrant, octant



*  Oculus, œil-de-bœuf

*  Orbite, écliptique, épicycle, colure.

*  Équateur, méridien, parallèle, vertical, orthodromie.

*  Périple, circuit, tournée.

*  Rotation, révolution,

*  Circulaire, giratoire, rotatoire, cerclé.

*  Anneau, boucle, roue, rouelle, collier.

*  Circonscrire, inscrire

*  Cycle, cocyclique.

*  Hypocycloïde, épicycloïde.



*  Disque, orbe.

*  Lunule, lentille, croissant, ménisque.

*  Aréole, auréole, cerne, nimbe.

*  Rosace, rose, rosette.

*  Rotonde, coupole, cirque, amphithéâtre, hémicycle.

*  Bague, alliance.

*  Cyclone, Cyclades, Cromlech.



*   Cercle d'amis, cénacle, club.

*   Cercle vicieux.

*   Cercle vertueux.

*   Cercle infernal.

*   Cercle horaire.

*   Cercle arctique, antarctique.

*   Cercle polaire, tropique.

*   Cercle osculateur ou de courbure

*   Cercle d'évitage

*   Cercle de feu

*   Cercle des Carpates

*   Le Cercle de Vienne

*   Le cercle rouge (film: Melville)



*   Orbiculaire: qui est rond, qui décrit une circonférence.

*   Simbleau: cordeau pour tracer de grandes circonférences.

*   Rotonde: bâtiment à coupole sur base circulaire.

*   Almicantarat: cercle ou parallèle de hauteur. Cercle céleste parallèle à l'horizon sur la sphère.

*   Fretter: garnir d'un cercle métallique.

*   Gyrin: coléoptère qui décrit des ronds sur la surface de l'eau.

*   Cavet: moulure concave proche du quart de cercle.

*   Quart-de-rond: moulure en quart de cercle.

*   Caveçon: demi-cercle métallique pour faire travailler le cheval.

*   Cintre: arc de voute en demi-cercle.

*   Tortil: cercle d'or en héraldique.

*   Mandala: du sanskrit cercle.

*  Listel: cercle périphérique sur une pièce de monnaie.



Anglais

*  A circle is the set of all points in a plane at a fixed distance, called the radius, from a fixed point, the centre.

*  The circumference means the length of the circle,

*  The interior of the circle is called a disk.

*  An arc is any continuous portion of a circle.

*  A chord is a straight line joining any two points on the circumference.

*  Semicircular

*  Girth of tree, animal, person.

*  Hoop (toy)

*  Ring

*   Crescent



Espagnol



*   Círculo: para denotar la figura completa (el borde y el interior).

*   Circunferencia: para designar únicamente a la curva.

*   Aro

*   Casino

*   Cerco

*   Corro

*   Ruedo



Allemand



*   Der Kreis

*   Die Kreislinie (cercle, ciconférence).

*   Die Kreisfläche (disque).

*   Der Umpfang (ciconférence)

*   Der Kringel

*   Der Zirkel

*   Die Runde







Chirurgie



*    Les aiguilles à suture sont souvent en forme de fraction de cercle:

*              1/4    de cercle,

*              3/8e  de cercle,

*              1/2         cercle, ou

*              5/8e  de cercle.



Voir Chirurgie



 Le cercle indien

Toute chose faite par un Indien est faite dans un cercle, et il en est ainsi parce que le Pouvoir de l'Univers agit toujours moyennant des cercles, et toute chose tend à être ronde (…)

J'ai entendu que la Terre est ronde comme une boule, et les étoiles elles aussi sont rondes.

Nos tentes étaient circulaires comme les nids des oiseaux, et elles étaient toujours disposées en cercle.

Hehaka Sapa, ou Black Elk, indien Oglala, branche des Dakotas (Sioux)

Source: Indiens – Marie-Hélène Fraïssé – Chêne – 2011  & Message d'Indiens





La ROUE



*    Apparition vers 3600 av. J.-C. en Mésopotamie. Avant, les lourdes charges étaient traînées à même le sol ou sur des rondins. Pourtant, certaines roues étaient déjà existantes, comme celles utilisées par les potiers.

*    Au IVe av. J.-C. les norias (roues à eau) font leur apparition en Égypte et en Grèce. Puis les roues dentées, sortes d'engrenages

*    Vers 260 av. J.-C. , c'est la roue à eau qui devient classique à Byzance (ancien nom d'Istanbul).

*    Pratiquement toutes les applications de la roue sont donc connues avant Jésus Christ.



Chariots romains

Les chariots romains possédaient des roues mais n'étaient pas équipés de système de direction. La prise de virage était problématique.

Le chariot le plus commun (raeda ou reda) comportait un plateau munis de quatre roues montées sur essieux fixes et une traverse en guise de timon. Capable de transporter plusieurs personnes (une famille). Véhicule destiné aux voyages sur les via (viae) romaines. Les roues ou tympana étaient pleines et faisaient plusieurs centimètres d'épaisseur.

Le currus était plus ancien et ne pouvait transporter que deux personnes. Avec deux chevaux, il s'agissait d'un biga; avec trois, un triga et avec quatre, un quadriga. Les roues, cerclées de fer, étaient amovibles pour faciliter le rangement.

Source de l'illustration: A roman military wagon, laden with armour and weapons







Cercles dans la nature


Voir Terre / Lune / Arc-en-ciel / Tournesol / Homme de Vitruve / Seins / Œil









Suite

*  CercleDécouverte Junior

*  Constructions élémentaires: cercles

*  Diamètre

*  Périmètre

*  Propriétés

*  Relations typiques dans le cercle

*  Quizz géométrie Illustration

Voir

*  CercleIndex

*  GéométrieIndex

*  Simbleau

Site

*   Cercle - Wikipédia

*  The Complete Circular Arc Calculator – handymath.com - Calculateur en ligne

Cette page

http://villemin.gerard.free.fr/Wwwgvmm/Geometri/TroiCerc.htm

Exemple de calcul en ligne

Avec The Complete Circular Arc Calculator – handymath.com - Calculateur en ligne



















Renvois de liens suite à refonte des pages sur le cercle



Diamètre

Équation

Périmètre des polygones

Cercle

Pythagore dans le cercle

Théorème de Johnson

Théorème de Clifford

Cercle d'Apollonius
